| 产品特性：高转速 | 品牌：GIFT | 型号：AS20 NSS20 TFS20 |
| 订货号：gift00026 | 货号：gift00026 | 材料：GCR15 |
| 规格：20*47*14 | 扭矩：40N.M | 适用范围：送料装置 |
| 重量：0.12 kg | 转速：2200rpm | 是否跨境货源：否 |

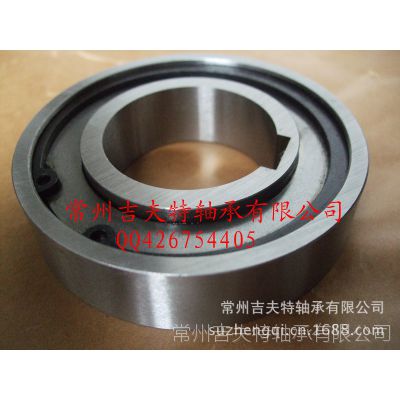

凸轮离合器AS系列（AS8-AS60） AS SERIES CAM CLUTCHES
1.外圈 2.弹簧 3.凸轮 4.挡板 5.卡圈 6.内圈
AS系列凸輪離合器的外圈與托架是按住奧壓入配合的方式設計的。必須確保表面尺寸的精確性。以獲取的使用效果。
托架的內徑應採用H7級公差，在安裝時應參照下列第4條說明。請確保托架具有足夠的強度以承受安裝凸輪離合器時所需要的壓力。
安裝凸輪離合器時，應配用62型軸承來承受徑向力作用，因為這類離合器內部沒有配裝軸承。在安裝之前請先確認旋轉方向是否正確。
請根據您的設計標準選擇合適的鍵的剪切力。
軸的公差推薦使用h7級，而鍵的外型尺寸應遵循以下標準：AS15~AS60--DIN6885.1
AS15~AS60--DIN6885.3
|
|
|
|
|
|
|
|
| |
型号 | 扭矩能力 | 转速 | 内圈内径 | B | 长度 | 键槽 | 重量 | ||
内圈 | 外圈 | ||||||||
| N.M | r/min | r/min | mm | mm | mm | mm | kg | |
AS8 | 6.7 | 6000 | 3000 | 8 | 24 | 8 | 1*10 | 14 | |
AS10 | 12 | 4500 | 2300 | 10 | 30 | 9 | 3*1.4 | 27 | |
AS12 | 17 | 4000 | 2000 | 12 | 32 | 10 | 4*1.8 | 31 | |
AS15 | 22 | 3500 | 1800 | 15 | 35 | 11 | 5*1.2 | 39 | |
AS20 | 41 | 2600 | 1300 | 20 | 47 | 14 | 6*1.6 | 115 | |
AS25 | 56 | 2200 | 1100 | 25 | 52 | 15 | 8*2.0 | 140 | |
AS30 | 105 | 1800 | 900 | 30 | 62 | 16 | 8*2.0 | 215 | |
AS35 | 136 | 1600 | 800 | 35 | 72 | 17 | 10*2.4 | 300 | |
AS40 | 296 | 1400 | 700 | 40 | 80 | 18 | 12*2.2 | 425 | |
AS45 | 347 | 1300 | 650 | 45 | 85 | 19 | 14*2.1 | 195 | |
AS50 | 403 | 1200 | 600 | 50 | 90 | 20 | 14*2.1 | 545 | |
AS60 | 649 | 910 | 460 | 60 | 110 | 22 | 18*2.3 | 950 | |
